GNS3 Konfigurasi

Konfigurasi IP Static di mikrotik GNS3
  • Langkah pertama kalian buka Apk GNS3 nya
  • Lalu pada tampilan awal apk nya seperti dibawah ini nama projectnya bebas dan di ok aja
  • Setelah selesai lalu pilih menu edit + prefences
  • Di prefences pilih lah menu QEMU VMs + New
  • Di menu new type jangan diubah atau tetap "default" lalu next
  • Lalu nama nya diisi sesuai kemauan masing" dan next
  • Lalu kalian akan diminta menentukan RAM nah disitu kalian harus hitung bener" karena RAM kalian akan terpakai oleh GNS3 ini dan mau di tempatkan dimana file GNS3 ini
  • Lalu pada disk image kalian diminta memasukkan file iso nya
  • Langkah dasar nya selesai dan finish
  • Selanjutnya pilih menu edit dan di bagian network adapter nya diisi sesuai dengan kemauan masing" dan ok
  • Oke setelah itu pilih menu ikon seperti di bawah ini
  • Lalu di pilihan menunya tarik Mikrotik RouterOS dan PC
  • Sambungkan router dengan PC menggunakan ikon kabel seperti di bawah ini
  • Nah jika sudah tunggu sekitar 30-60 detik lalu klik tombol hijau lalu yang tadinya lingkaran kecil merah sudah berubah hijau maka sudah bisa di konfigurasi
  • Lanjut konfigurasi IP nya melalu CMD di GNS3 caranya kli ikon Mikrotik 2x lalu akan muncul seperti gambar di bawah
  • Lalu login seperti biasa, cara login mikrotik kebanyakan login nya "admin" lalu passwordnya langsung di enter saja nah jika ada pilihan lisence pilih aja "N"
  • Lalu kita akan konfigurasi IP Static nya dengan cara ketikan " ip address add address=10.10.10.1/24 interfaces=ether1 " dan enter
  • Kita juga bisa mengechek ip nya dengan cara ketikan " ip address p "
  • Jika sudah lanjut konfigurasi IP Static di PC atau komputer, caranya sama klik ikon PC atau Komputer 2x , nah disini kita tidak repot" login seperti mikrotik tadi, ketika kalian udah masuk ke CMD nya ketikan saja " ( IP sesuai mau kalian nah sekarang saya menggunakan IP 10.10.10.2/24 spasi lalu netmask ip nya 255.255.255.0 ) contoh : ip 10.10.10.2 255.255.255.0 lalu enter "
  • Konfigurasinya sudah kelar tinggal tahap pengujian caranya kalian bisa di mikrotik ataupun di pc dengan mengetikan alamat ip lawan, contoh jika kalian mengujinya di mikrotik maka kalian ketikan alamat ip pc nya dan pasti terhubung seperti di bawah ini
  • Konfigurasi IP Static di Mikrotik dengan GNS3 sudah selesai
========================================================================
Konfigurasi DHCP Client dan Server

  • Pertama kita drag 2 router lalu sambungkan dengan kabel dan start


  • Konfigurasi router pertama atau yang di atas, login dulu lalu masukan ip address dan interfacesnya contoh punya saya " ip address add address=192.168.1.1/24 interfaces=ether1 "


  • Lanjut ketikan lagi " ip pool add name=pool-1 ranges=192.168.1.2-192.168.1.254 "  lalu enter


  • Dan buat dhcp server nya dengan ketikan " ip dhcp-server add name=server-1 interfaces=ether1 address-pool=pool-1 disable=no " enter lalu ketik lagi " ip dhcp-server network add netmask=24 address=192.168.1.0/24 gateway=192.168.1.1 "


  • Lalu di check ketikan " ip dhcp-server print " enter dan lanjut " ip dhcp-server lease print " enter


  • Lanjut konfigurasi router 2 login dan ketikan " ip dhcp-client add interfaces=ether1 disabled=no " enter dan " ip dhcp-client print " enter jika mendapat ip maka berhasil


  • Selesai...

========================================================================
Konfigurasi Blokir IP

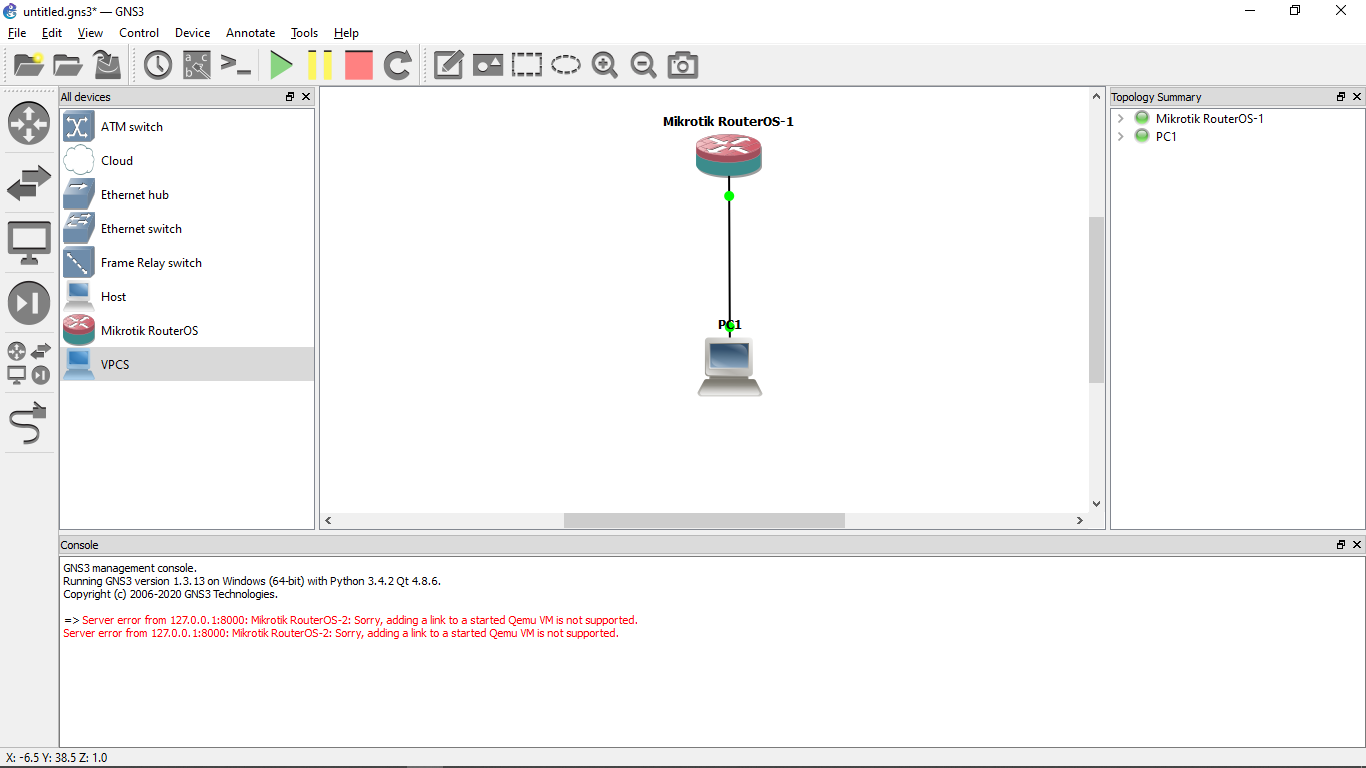

  • Buat topologi terlebih dahulu contohnya seperti gambar di bawah

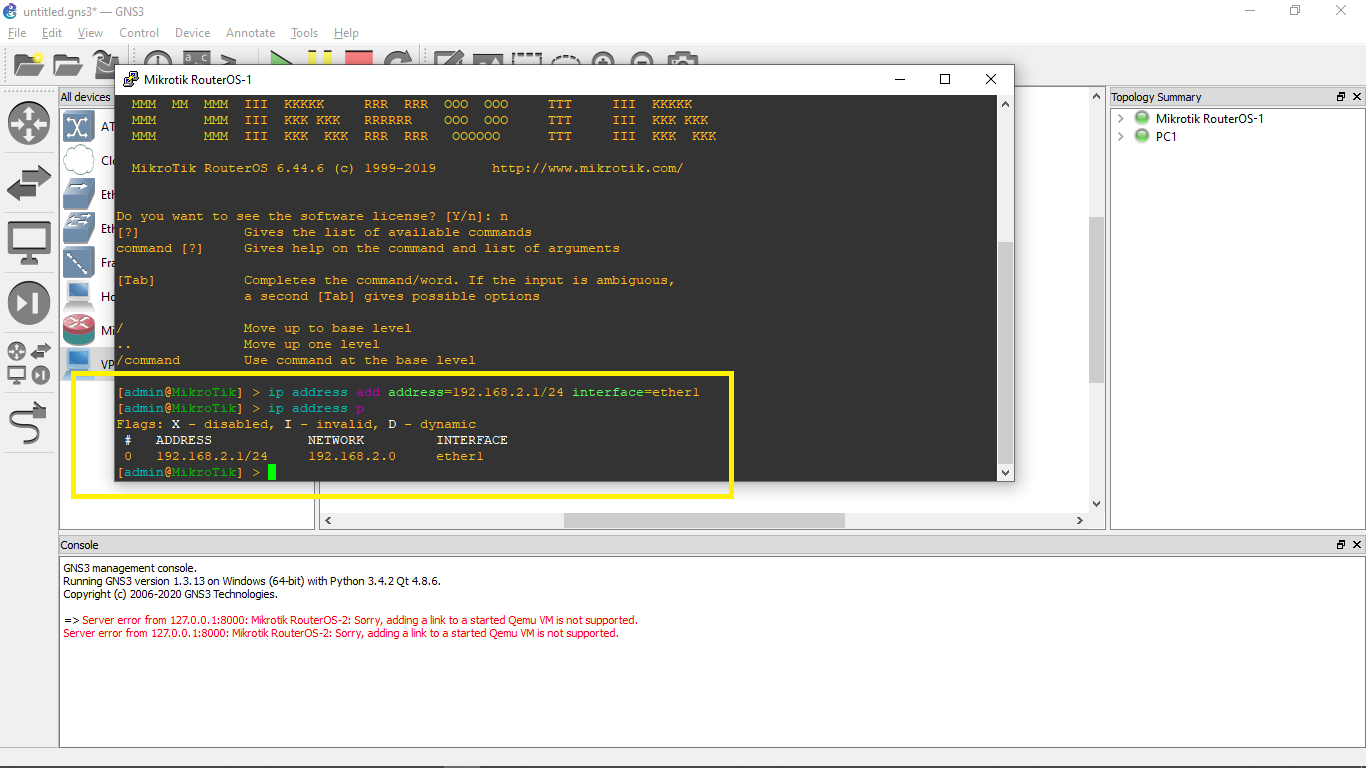

  • Selanjutnya buat ip di mikrotik interfacesnya bebas lalu langsung di chek " ip address add address=192.168.2.1/24 interfaces=ether1 " lalu " ip address p "


  • Nah sekarang kita konfigurasi firewall nya dengan cara " ip firewall filter add chain=input src-address=(ip yg akan di block) action=drop " seperti gambar di bawah ini contohnya


  • Kemudian konfigurasi pc nya dengan cara buat ip secara manual dengan catatan harus sama seperti ip yang kita blok di atas supaya kita tau apakah konfigurasi kita di atas benar atau salah " ip 192.168.2.5/24 " enter lalu coba kita ping dari pc ke router jika time out maka berhasil " ping 192.168.2.1 " enter seperti gambar di bawah

========================================================================
Konfigurasi Routing Di GNS3

  • Pertama kita buat topologinya seperti di bawah ini menggunakan 2 router dan 2 pc, router ke router pakek ether1 sama, router ke pc ether2 ke pc


  • Buat ip di router 1 yaitu 2 ip, 1 buat ip router di ether1 yang akan disamakan dengan router 2, dan 1 lagi untuk ip yang menuju pc seperti gambar di bawah ini


  • Setelah itu konfigurasi router satunya aturan sama seperti yang router pertama check gambar di bawah


  • Lanjut di router 1 ketikan " ip route add dst-address=192.168.2.0 (ip pc lawan / ip router 2 yang menuju ke pc) gateway=10.10.10.2 (ip router 2) " dan di router 2 juga seperti itu juga seperti gambar di bawah ini


  • Lalu konfigurasi pc 1 buat ip yang sejalur dengan ip router 1, dan sebaliknya contohnya seperti gambar di bawah ini...


  • Nah jika selesai semua maka sekarang adalah tahap pengujian dengan cara kalian ping alamat pc musuh misal kalian ping ip pc 2 dari pc 1 jika ttl maka berhasil ataupun sebaliknya


  • Selesai...

========================================================================
mohon maaf jika ada salah kata wassalamualaikum wr.wb
