Cara Terminasi Kabel Fiber Optic dan Cara Pengujiannya

Haii....
Tema kita sekarang adalah Terminasi kabel FO dan Cara Pengujiannya yah guyss disimak sampai selesai...

Oke sebelum ke Terminasi kita ke alat dan bahan nya dulu yah


  • Fast Connector



  • Tang untuk memotong kabel



  • Fisual Fault Locator



  • Cleaver


  • OPM ( Optical Power Meter )

  • Stripper

  • Gunting

  • Pengupas Kabel dengan Serat Kabel

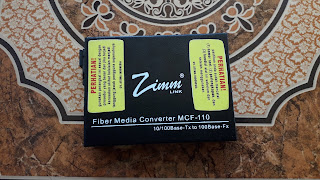

  • Converter FO


  • Kabel FO



Lanjut Langkah - Langkah nya

Potong Kabel secukupnya lalu , potong dan pisahkan kabel fiber dengan kawat dengan menggunakan gunting

Kupas kabel bagian luar dengan serat fiber opticnya

lalu bersihkan serat fo nya dengan tisu

lalu potong serat fo atau serat kaca yang sudah di bersihkan tadi dengan cleaver

setelah di cleaver masukkan ke fast connectornya sampai mentok lalu kunci

lalu lakukan cara yang sama di ujung satunya


Tahap Pengujian....

Pengujian dengan menggunakan Fisual fault dengan memasukkan ujung satunya kabel fiber opticnya lalu hidupkan jika di ujung satunya nyala berwarna merah maka berhasil

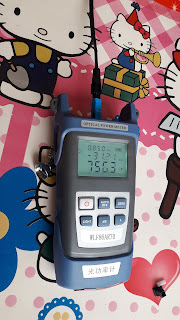

lalu pengujian dengan OPM ( Optical Power Meter )


oke guys sampai disini dulu blognya see you next time
